QJB潜水搅拌机工作原理

价格

电议

  • 最小起订量:1台
  • 所在地:江苏 南京
  • 供货总量:1000 台
  • 发货期:2天
  • 发布时间 :2019-08-19 00:02:12

详细描述

  • 品牌:

    南京兰江

  • 规格:

    QJB1.5/6

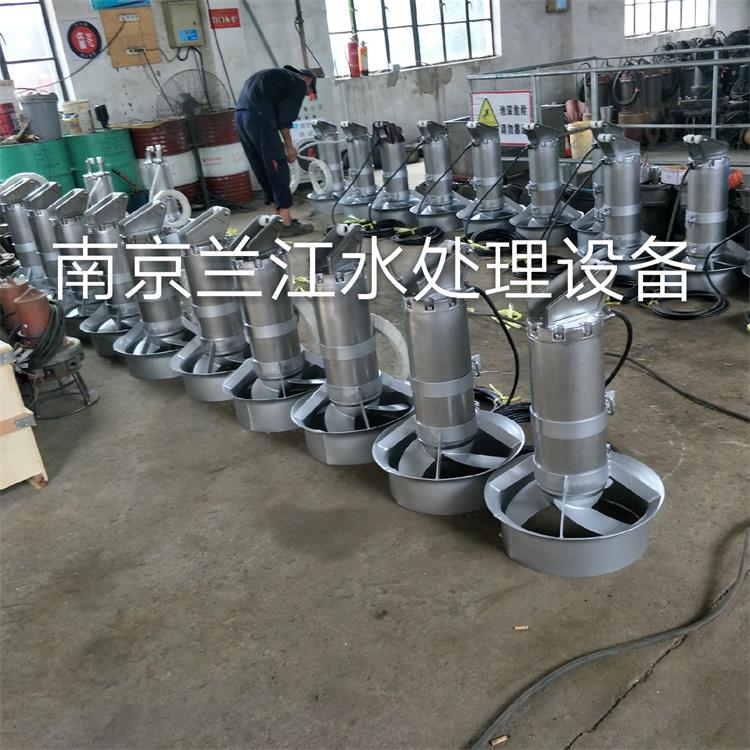

高速潜水搅拌机厂家

潜水搅拌机分为混合搅拌机和低速推流搅拌机两大系列。
1149159972_1044355431

二:搅拌机手摇葫芦厂家直供的结构简介及性能特点:
  1.潜水搅拌机结构紧凑,体积小,重量轻。操作维护简单,安装十分方便,使用寿命长。
  2.潜水搅拌机的叶片具有自我清洁的功能,可防止异物缠绕和堵塞。
  3.潜水搅拌机与曝气系统配合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。
  4.潜水搅拌机的电机绕组为F级绝缘,防护等级为IP68,选用一次润滑免维护进口轴承,具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作更加可靠。
  5.潜水搅拌机机械密封的摩擦付材质为耐腐蚀的碳化钨,所有紧固件均为标准不锈钢材质。
1059028680_18325607

潜水搅拌机适用与工业和城市污水处理厂曝气池和厌氧池,可用池中水循环及硝化,脱氮和除磷阶段创建水流等。这里就涉及到今天我们要谈到的话题——潜水搅拌机结构图解!

一,潜水搅拌机适用范围:

潜水搅拌机在下列条件下应能正常连续运行:1zui高介质温度不超过40°C;2介质的PH值在5~9间;3液体密度不超过1150kg/m3;4长期潜水运行,潜水深度一般不超过20m。

二,潜水搅拌机结构图解

高速潜水搅拌机厂家

循环池潜水搅拌机的作用及选型 潜水搅拌机基本结构图详解

潜水搅拌机应可以被提升和放下,并且应该可以方便地卸下进行检查或服务,而无需人员进入池子或井中。潜水搅拌机在安装完成后应有一个滑动的导杆支架作为其整体的一部分。潜水搅拌机的整个重量应受力在一个支架上,该支架能够承受潜水搅拌机造成的所有推力。潜水搅拌机及其附件和电缆,应能够连续浸没在深度为20米的水下而不会损失其水密性。

(1)潜水搅拌机结构——壳体

搅拌器壳体的主要材质则应为不锈钢AISI304。所有的螺母,螺钉和垫圈应为AISI304不锈钢或更好的材质。

(2)潜水搅拌机结构——电缆入口密封

电缆入口应为定子室的一个组成部分。电缆入口应有一个筒型弹性衬套,衬套侧面有垫圈及一个套圈,两者的设计应有的公差以配合电缆的外径和入口内径。环氧树脂,硅或其它二级密封系统应不被接受。






(3)潜水搅拌机结构——电机

电机的种类应为鼠笼式感应电动机额定工作电压为三相380VAC,额定工作频率为50HZ,在设备性能参数表要求的工况下,电机能输出足够的转距使水泵正常运行(采用齿轮箱变速将不被接受)。循环池潜水搅拌机的作用及选型

电机应允许电压的偏差范围为±10应提供一份能显示转矩,电流,功率因数,输入/输出功率和效率的性能图。该性能图还包括启动和无负载特性的数据。

电机的性能曲线应提供转矩曲线,电流,功率因数,输入输出功率和效率。此曲线也应包括在空载启动时的特性数据。

电机应能在水下20m处连续使用而不失去其防水性能(根据IP68标准)。电机应有足够的轴功率,以保证泵在其整个性能曲线范围内运行时不过载。

潜水电机应具有以下特点(但不限于):

电机为空气填充式壳式设计,内部为充满空气的防水腔。定子绕组和定子接线的绝缘等级应是F级,电机应设计成可在泵送温度为40℃而温升不超过85℃的情况下连续运行,水泵启动方式按满负荷直接启动设计,电机应能满足每小时启动次数不小于15次的要求。潜水电机的防护等级为IP68。

(4)潜水搅拌机结构——电机轴承

搅拌器和电机的轴应是连续无间断的轴,轴应在油脂润滑的三个轴承上转动。上轴承包括一个滚珠轴承承担径向力及一个向心止推轴承来承担轴向力。主轴承应是一个单滚珠轴承用于承担轴向力。所有轴承的设计寿命为 100,000 小时。轴的材质为ASTM420或更 。

(5)潜水搅拌机结构——密封

搅拌器应配有一个插入式的双机械密封。密封在一个油腔内运行,该油腔能以一稳定的流速对重叠的密封面进行润滑。外机械密封为耐腐蚀烧结碳化钨或碳化硅,避免搅拌液进入油腔。内机械密封为耐腐蚀烧结碳化钨或碳化硅,避免油腔中的油进入电机。内外机械密封各自 立地运行。

(6)潜水搅拌机结构——油室

用油润滑和冷却密封,并作为液体和电机间的缓冲,作为进一步的保护措施,油室中设置油水探头,能在机械密封损坏后及时发出报警信号,以避免电机严重损坏。

(7)潜水搅拌机结构——螺旋桨

搅拌器的螺旋桨应是不锈钢材质AISI316L的,水力平衡的无堵塞的拽后设计。螺旋桨应能适应常规污水。

(8)潜水搅拌机结构——保护

潜水电机设以下保护:

A:在每相定子绕组线圈中装入热敏开关。热敏开关需在≤70℃时常闭,在≥140℃时常开。

B:在潜水电机定子室设漏水传感器(污泥调节池潜水搅拌器无此保护)。

热敏开关,定子室漏水传感器经导线引至电机接线盒。接线盒应包括端子板。端子板应用弹性“O”形环与电机密封。接线板应采用穿线压紧杆方式长期固定和连接电缆导线及定子进线。

电机提供与上述保护配套的保护装置,并具有以下功能:

热敏开关断开时,停止电机运行并报警。

定子室中渗入水分时,停止电机运行并报警。

供方需说明各保护传感器的输出信号形式并提供保护装置的控制原理图及接线图。

(9)潜水搅拌机结构——动力和控制电缆:

潜水控制电缆(2x1.5mm2,用于传输温度和泄漏信号)和动力电缆的尺寸应符合IEC标准并提供足够的长度以接入接线箱,且不需要拼接。电缆外护套应是低吸水性的防泄露氯丁橡胶,并且机械柔性能承受电缆进线处的压力。电缆自由终端应在潜水电机制造完毕时做好密封,使其在库存,运输,直至接至现场接线箱前有效防止潮气浸入。



undefined不锈钢的配件螺栓

fa8ffa31fb45ce10635da99e088304

全进口的机械密封

四,搅拌机手摇葫芦厂家直供用途及适用条件:

  混合搅拌机系列潜水搅拌器适用于各种水处理工艺和工业流程需要保持固,液二相或固,液,气三相介质均匀混合反应的场所。

  潜水搅拌器可在下列条件下正常连续运行:

★ 介质温度不超过40°C ★ 介质的PH值在5-9

★ 介质密度不超过1150KG/M^3 ★长期潜水运行,潜水深度一般不超过20米

五,潜水搅拌器的选型注意三大事项:

  为保证潜水搅拌器取得佳运行效果,请使用方提供如下资料:

  ◎ 运用目的 ◎ 池型及尺寸,包括水深 ◎ 搅拌介质的特性,包括粘度,密度,温度,及固体物含量等。
六,如何安装潜水搅拌机系统:

  潜水搅拌器的专用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。

  当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平卖弄内可绕导杆旋转的角度为正负60°起吊系统底座,支撑架和下托架与池的有关连接面均采用膨胀螺栓固定,无需预留孔。安装系统二用导向钢绳替代导杆,具有运输方便,现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲的,变形从而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。

  客户订货时,请提供池深H及池形图,以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢起吊底座外,多台潜水搅拌机可公用一套起吊装置。如需潜水推流器,潜水曝气机。

七,系统安装图:




八:QJB潜水搅拌器的选型表:



九:潜水搅拌器的流速图:

以下流速场是在清水中,边界水流速度为V=0.1m/s 工况下:

包装对比
